Acuan Sirip Penghawa Dingin
- Acuan jenis ini sesuai untuk penghawa dingin isi rumah, penghawa dingin pusat, penyahlembapan dan peralatan lain.
- Ia serasi dengan kerajang aluminium dengan spesifikasi dan ketebalan yang berbeza di dalam dan di luar negara. (Contohnya: Apabila acuan menggunakan kerajang aluminium 0.095mm-tebal, ketinggian bebibir acuan 9.52 boleh mencapai 3.0mm, dan acuan 7 boleh mencapai 2.2mm.)
- Semua bahan keluli yang diterima pakai adalah dari Jepun atau Sweden, dan bahan canggih adalah ASP30 atau HAP40. Acuan adalah mudah untuk penyelenggaraan dan penggunaan, dengan pertukaran bahagian yang sangat baik. Semua bahagian standard (termasuk tiang pemandu, semak pemandu, spring, skru, dll.) adalah produk MISUMI Jepun. Kelajuan stamping boleh mencapai 250-330 kali seminit.

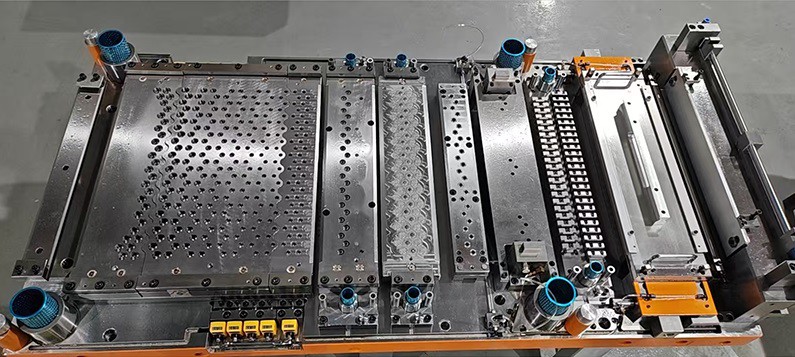

Struktur Acuan Asas
Proses Setem:
Melukis → Menebuk & Melukis → Membentuk → Bebibir → Memotong Tepi → Memotong Membujur → Memberi Makan → Unit Pemotongan Melintang
1
Melukis: Ketinggian lukisan dilaraskan melalui pelaras MISUMI (dibuat di Jepun) pada acuan, dengan setiap langkah lukisan boleh dilaraskan secara bebas. Pembentukan selesai dalam proses lukisan akhir.
2
Menebuk & Melukis: Apabila peluncur tebuk turun, tebukan diselesaikan terlebih dahulu, diikuti dengan lukisan apabila peluncur terus menurun.
3
Acuan sub-penebuk menggunakan tiang panduan bebas dan struktur sesendal, memastikan membentuk ketepatan dan hayat perkhidmatan sambil memudahkan penyelenggaraan dan penggantian penebuk dan acuan.
4
Peranti pengedap ditambahkan pada templat atas stesen tebukan & lukisan untuk mengelakkan kebocoran udara dan mengelakkan kesan pelepasan sekerap.
5
Plat asas yang boleh diganti dipasang pada acuan penebuk bawah untuk mengelakkan penyok pada templat utama selepas-pengeluaran jangka panjang, melindungi sepenuhnya hayat perkhidmatan templat bawah. Sekiranya pecah dadu merosakkan plat asas atau gelang mata berganda sirip tidak jelas-, hanya plat asas perlu diganti dengan mudah.
6
Lubang-lubang pelepasan sekerap pada templat bawah mestilah bebas daripada chamfers untuk memastikan pembuangan sekerap lancar.
7
Dimensi dan ketumpukan pukulan tebukan dan dadu dikawal dalam 0.002mm, memastikan kebolehtukaran bahagian yang sangat baik.
8
Penebuk tebukan dilengkapi dengan lubang udara dalam kedua-dua arah mendatar dan menegak untuk pelinciran dan pembersihan. Sementara itu, peranti pelinciran kabus minyak automatik digunakan untuk memastikan pelepasan sekerap paksa.
9
Pembentukan Lubang Paip Haba: Apabila peluncur tebuk turun, tebukan diselesaikan terlebih dahulu; peranti pengedap ditambah pada templat atas stesen tebukan untuk mengelakkan kebocoran udara dan mengelakkan kesan pelepasan sekerap; dimensi dan ketumpuan penebuk lubang paip haba dan die dikawal dalam 0.002mm, memastikan kebolehtukaran bahagian yang sangat baik; penebuk tebukan dilengkapi dengan lubang udara dalam kedua-dua arah mendatar dan menegak untuk pelinciran dan pembersihan, dan peranti pelinciran kabus minyak automatik digunakan untuk memastikan pelepasan sekerap paksa.
10
Bebibir: Ketinggian bebibir boleh dilaraskan sewenang-wenangnya melalui pelaras MISUMI (dibuat di Jepun) pada acuan.
11
Pemangkasan Tepi: Mengguna pakai struktur bebas untuk memangkas lebihan tepi, dengan reka bentuk anti-melantun khas, memaksimumkan hayat perkhidmatan dan kecekapan canggih.
12
Semasa pemangkasan tepi dilakukan, lubang yang terbentuk dipandu dan diperbetulkan untuk menghapuskan anjakan sisi sirip.
13
Acuan sub-pembimbing menggunakan reka bentuk pelucutan tegar (atau elastik), memastikan ketepatan panduan yang tinggi dan mengelakkan kerosakan lubang. Penebuk pemandu semuanya dipasang dengan melalui terus melalui plat penebuk dari templat atas, memudahkan pembongkaran dan pemasangan yang mudah dan boleh dipercayai semasa penyelenggaraan.
14
Pemotongan Membujur: Bilah atas dan bawah digunakan untuk memotong sirip ke dalam sebarang bilangan baris. Bilah pemotong membujur atas menggunakan struktur batang tarik-tukar pantas untuk merealisasikan pelarasan pantas baris sirip. Dalam reka bentuk pemotongan membujur beralun, teknologi anti-ubah bentuk asal syarikat selepas pemotongan membujur beralun ditambah. Bilah atas dan bawah boleh ditukar ganti secara universal, dengan kelegaan yang munasabah dipastikan untuk mencapai pemotongan jalur yang lancar tanpa burr.
15
Memberi makan: Kaedah penyusuan menggunakan jenis cengkaman optimum semasa, di mana pencengkam kecil pada acuan memanjang ke dalam lubang yang terbentuk untuk menarik bahan ke hadapan (melalui batang penyambung pada acuan dan penekan tebuk). Jari penyusuan diperbuat daripada bahan SKD11 dan lengan kuprum pelincir-bebas minyak ditambah di antara jari penyusuan dan plat penetap untuk mengelakkan kedudukan bahagian penetapan jari penyusuan yang tidak tepat selepas pergerakan cengkaman jangka-panjang, memastikan pengeluaran-panjang dan berkelajuan tinggi- acuan.
16
Keratan Melintang Lurus: Pemotongan melintang sirip dalam arah panjang direalisasikan melalui silinder, injap solenoid dan litar kawalan elektrik pada penebuk tebuk.
Bahagian pemotongan melintang menggunakan kaedah-pelinciran bebas minyak, dengan-permukaan sentuhan pelinciran bebas minyak dimaksimumkan. Bahagian hadapan stesen pemotongan melintang dilengkapi dengan mekanisme pelarasan bebas untuk setiap baris untuk melaraskan darjah lenturan sirip, yang lebih kondusif untuk pelarasan sistem sedutan dan penerimaan udara serta mencapai pengecapan-kelajuan yang lebih tinggi. Sementara itu, sirip yang ditebuk lebih rata, memudahkan proses seterusnya. Potongan melintang boleh digerakkan dengan pic separuh langkah, dengan peranti penalaan halus-depan dan belakang. Disebabkan kedudukan tepat sub-acuan pemotongan melintang dan pelarasan mudah bagi kedudukan hadapan dan belakang, tiada fenomena perlanggaran lubang semasa pemotongan.
